教育機関向け高電圧実験装置

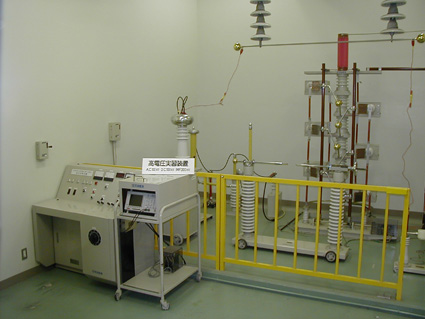

設置例
設置例

仕様一覧

*各ステップ耐圧実験は、P205シリーズのみ実施可能
シリーズ P205-52型 P205-13型 R205-52型 R205-13型
操作方式 手動操作およびパソコン制御式 手動操作式
入 力 単相50/60Hz-200V-5kVA
定格出力 交 流 50kV 100kV 50kV 100kV
直 流 ±70kV ±100kV ±70kV ±100kV
インパルス ±200kV ±300kV ±200kV ±300kV
インパルス波形 1.2/50μs
実施可能

試験項目
交 流 耐圧実験・破壊実験・絶縁油の耐圧実験・絶縁物の油中耐圧実験・
球間隙による電圧校正実験・沿面放電実験・ステップ耐圧実験(*)
直 流 耐圧実験・破壊実験・ステップ耐圧実験(*)
インパルス 耐圧実験・破壊実験・球間隙による電圧校正実験・波形観測・
ステップ耐圧実験(*)
