車載型耐圧試験装置(耐圧試験車)

耐圧試験車

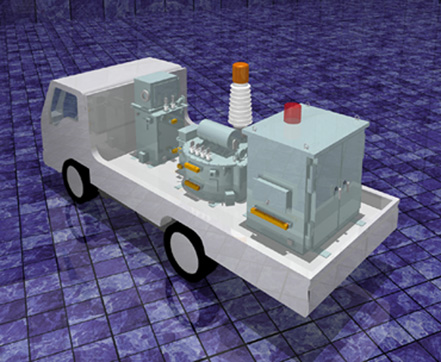

110kV-220kVA耐圧試験車
車上奥から、補償リアクトル、試験用変圧器、制御盤

製作可能な仕様

出力電圧 110kVまで
容 量 250kVAまで
時間定格 短時間
周波数 50Hz または 60Hz
出力方式 ブッシング出力

特徴

装置の構成例

110kV-220kVA 容量性負荷用タイプ

※表中の数値は過去の実績から例としてあげたもので、同じ仕様でも
実際にご注文いただく製品とは異なることがあります。
構成機器 仕     様 備 考
制御盤 寸 法 H1520×W1310×D1240mm キュービクル型
電圧調整器内蔵型
質 量 550kg
可変型補償リアクトル 定格容量 200kVA 油入自冷式
電動操作式
寸 法 H1350×W770×D840mm
質 量 900kg
試験用変圧器 出力電圧 100kV 油入自冷式
ブッシング出力タイプ
定格容量 200kVA
寸 法 H1720×W1260×D1120mm
質 量 1360kg
補用品箱 寸 法 H310×W1375×D375mm 接続線、付属品の収納用
質 量 55kg
車両 寸 法 H2860×W2240×D6840mm 4t車
総質量:6490kg
質 量 3570kg

おもな製作実績

出力電圧 容     量
100kV 100kVA、150kVA、200kVA、250kVA
110kV 110kVA、220kVA
