ノーコロナ高電圧試験装置

ノーコロナ試験用変圧器

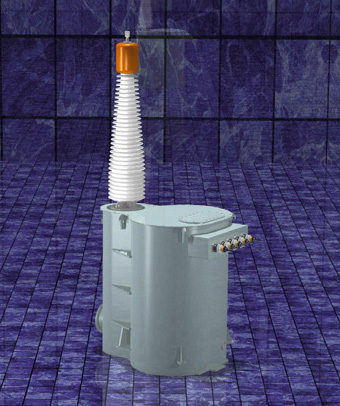

350kV-700kVA 試験用変圧器

ノーコロナ絶縁耐力試験装置の構成例

100kV-100kVA 容量性負荷用タイプ

※表中の数値は過去の実績から例としてあげたもので、同じ仕様でも
実際にご注文いただく製品とは異なることがあります。
構成機器 仕     様 備 考
制御盤 寸 法 H1650×W570×D500mm ラック型
質 量 120kg
部分放電計測盤 寸 法 H830×W530×D450mm ラック型
質 量 40kg
摺動電圧調整器 定格容量 15kVA 油入自冷式
電動操作式
低漏洩型
寸 法 H1180×W680×D550mm
質 量 200kg
減衰抵抗器 容 量 0.6kW 乾式
寸 法 H370×W470×D350mm
質 量 20kg
ノイズ除去変圧器 定格容量 15kVA 乾式自冷式
寸 法 H800×W600×D600mm
質 量 170kg
可変型補償リアクトル 定格容量 100kVA 油入自冷式
電動操作式
寸 法 H1090×W740×D800mm
質 量 520kg
試験用変圧器 出力電圧 100kV 油入自冷式
ノーコロナ仕様
ブッシング出力タイプ
定格容量 100kVA
寸 法 H2750×W1160×D1130mm
質 量 980kg
結合用コンデンサ 寸 法 H1070×W800×D800mm 碍管型
補用品箱 寸 法 H430×W960×D500mm アルミトランク
備品の収納用
質 量 40kg

ノーコロナ試験用変圧器のおもな納入実績

製作年 出力電圧と定格容量 タイプ 納入先
昭和46年 1000kV-450kVA 碍子筒型(内部カスケード式) 重電メーカー
昭和47年 600kV-4200kVA ブッシング型(カスケード型) 電線メーカー
平成4年 250kV-5000kVA スペーサ型 電力会社
平成8年 400kV-300kVA ブッシング型 電線メーカー
平成9年 350kV-700kVA ブッシング型 重電メーカー
