活線作業用器具耐電圧試験装置

装置構成

構成機器 仕     様
制御盤 型 式 ラック型・電圧調整器内蔵型
入 力 AC200V(50/60Hz)
外形寸法 H1400×570×770mm
質 量 180kg
試験用変圧器 型 式 油入自冷式
定格出力電圧 100kV
定格容量 10kVA
外形寸法 H1545×505×700mm
質 量 350kg
「M-87型」
活線作業用器具
耐電圧試験台
耐電圧試験電圧値 最大AC75kV
被試験試料数 5
漏れ電流測定値 (単体)最大250μA
(総合)最大5mA
外形寸法 H1075×2400×870mm
想定負荷 断路器操作用フック棒、検電棒、接地棒等
構成図

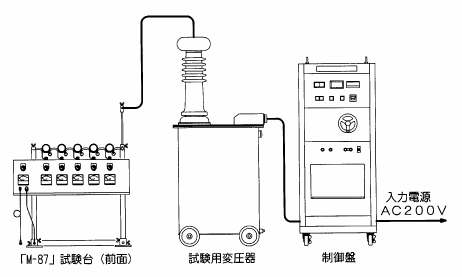

【活線作業用器具耐電圧試験装置構成図】
試験台

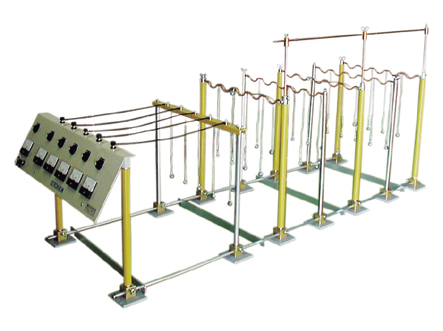

【「M-87型」活線作業用器具耐電圧試験台】
